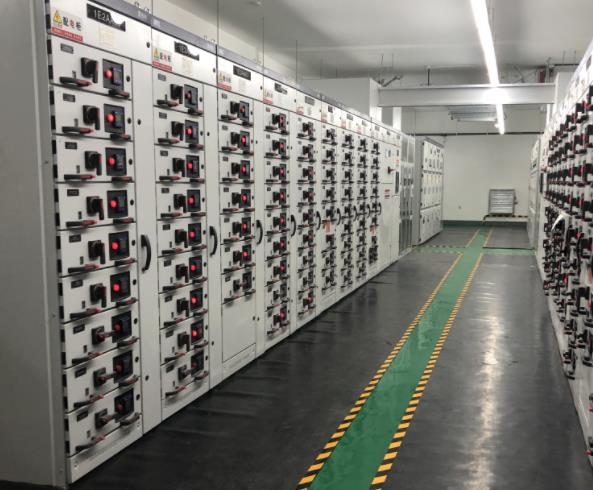

低壓配電櫃

低壓配電櫃，俗稱低壓開關櫃，是電力系統中的重要設備，以下是對其的詳細介紹：

一、低壓配電櫃定義與特點

1. 定義：低壓配電櫃是指交、直流電壓在1000V以下的成套電氣裝置，是成套配電設備中的一種。

2. 特點：

• 體積小、重量輕、結構緊湊。

• 安裝使用方便，三化程度高，可大大壓縮儲存和運輸預制作的場地。

• 分斷能力強，動熱穩定性好。

二、低壓配電櫃主要作用

低壓配電櫃主要用於控制、保護和分配電能，具有照明及配電的電能轉換及控制作用。

三、低壓配電櫃組成部分

低壓配電櫃通常由以下部分組成：

1. 斷路器：用於低壓進線總開關、大電流電動機等電流大、保護要求高的場所。

2. 塑殼斷路器：具有短路保護、短路分斷、限流分斷、遠方跳閘、漏電保護等功能。

3. 小型斷路器：具有隔離、漏電保護、限流分斷、短路保護等功能，适用於小電流電機、照明、二次控制回路的控制。

4. 刀熔絲開關：具有過流快速開斷、滅弧簡單、過流保護響應靈敏等功能。

5. 隔離刀開關：具有設備斷開和投入使用的功能，不具有保護功能。

6. 負荷開關：一般與熔斷器結合使用，通過熔斷器的組合來實現過流保護。

7. 限位開關：一般用作信号傳輸控制，通過限制位置來控制某些功能的實現。

8. 交流接觸器：用於交流50Hz/60Hz，電壓至660V，額定電流至95A的電路中，作電路的遠距離接通和分斷及交流電動機的頻繁起動和控制之用。

9. 熱繼電器：通過流入熱元件的電流産生熱量，使膨脹系數不同的雙金屬片變形，從而實現對電動機的過載保護。

10. 雙電源開關：有兩條輸入電源線，當一條進線發生故障時，另一條進線經過短暫的延時後即可投入使用，用於消防等一些長時間不能切斷電源的重要場合。

四、低壓配電櫃工作原理

低壓配電櫃的工作原理始於電源的接入點，即進線櫃。一旦電源接入進線櫃，它通過母線系統被分配到各個出線櫃。母線是配電櫃中的電流傳輸組件，通常由高導電性的材料（如銅或鋁）制成，能夠有效地傳輸電流至各個分支。出線櫃中裝有斷路器、接觸器等元件，這些元件根據控制信号執行電路的接通和斷開操作。斷路器在電路發生過載或短路時自動斷開，防止電路受損；而接觸器則用於根據需要頻繁地接通或分斷電路。此外，低壓配電櫃還配備有各種保護裝置，如繼電器和熔斷器，它們能夠實時監測電路狀态並在異常情況下迅速採取保護措施。

五、低壓配電櫃應用領域

低壓配電櫃廣泛應用於各個領域，包括：

1. 工業應用：如機床、印刷機械、冶金機器等大型工業設備，確保工廠和車間的正常運行和安全。

2. 商業應用：如商場、酒店、超市等商業建築，確保商業用電的正常運行和安全。

3. 住宅應用：提供安全、可靠的電力，滿足家庭日常用電的需求，並在有短路等意外情況時保護住戶的安全。

4. 公共設施：如學校、醫院、地鐵等，確保這些設施的正常運行和供電質量。

六、低壓配電櫃注意事項

在使用過程中，需要注意安全防護工作，確保操作人員的安全。同時，定期對低壓配電櫃進行檢查和維護，及時發現並處理潛在的安全隐患。

綜上所述，低壓配電櫃是電力系統中不可或缺的重要設備，具有廣泛的應用領域和重要的作用。
