電力直流屏

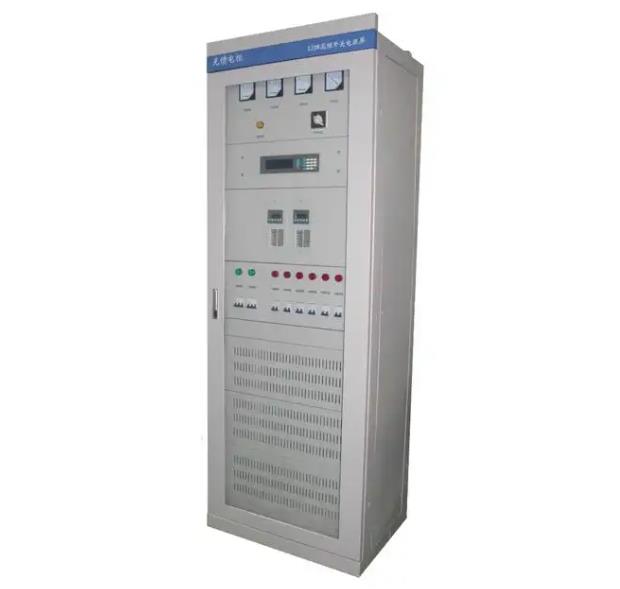

電力直流屏，即直流電源操作系統，是電力系統中的重要設備。以下是對電力直流屏的詳細介紹：

一、電力直流屏定義與組成

定義：電力直流屏是一種全新的數字化控制、保護、管理、測量的新型直流系統，爲電力系統提供穩定可靠的直流電源。

組成：電力直流屏主要由交配電單元、充電模塊單元、降壓矽鏈單元、直流饋電單元、配電監控單元、監控模塊單元及絕緣監測單元等組成。

二、電力直流屏工作原理

電力直流屏的工作原理如下：

兩路市電經過交流切換輸入一路交流，給各個充電模塊供電。

充電模塊将輸入的三相交流電轉換爲直流電，給蓄電池充電，同時給合閘負載供電。

合閘母線通過降壓裝置給控制母線供電。

系統中的各基礎監控單元受主監控的管理和控制，通過通訊線将各基礎監控單元採集的信息送給主監控統一管理。

主監控顯示直流系統各種信息，用戶也可觸摸顯示屏查詢信息及操作，系統信息還可以接入到遠程監控系統。

三、電力直流屏主要功能與作用

提供直流電源：電力直流屏提供DC220V、48V等直流電，主要作用是給高低壓開關設備提供直流分合閘操作電源，以及電力儀器儀表控制電源、臨時照明等。

應急供電：在市電斷電後，電力直流屏能在短時間（一般是60/90分鍾）内給負載提供交流應急供電。所帶負載一般爲應急照明、金屬燈、風機、電梯、防火卷簾門等電氣設備。

監控與管理：電力直流屏具有全面的監控功能，包括絕緣監測、電池巡檢等，能夠實時監測系統的運行狀态和參數，並通過大屏幕液晶觸摸屏顯示，方便用戶查詢和操作。同時，它還具有遙控、遙調、遙測、遙信功能和遠程通訊接口，可以實現無人值守和遠程維護。

四、電力直流屏技術指标與特點

1. 技術指标：電力直流屏的技術指标包括交流輸入電壓、電網頻率、功率因數、穩壓精度、輸出電壓範圍、輸出限流、輸出過壓保護、穩流精度、紋波系數、均流度、效率、絕緣電阻、工作環境相對濕度、絕緣強度、工作環境溫度以及可聞噪音等。

2. 主要特點：

• 高可靠性：採用模塊化設計，N+1熱備份，具有可靠的防雷和電氣絕緣措施，確保系統和人身安全。

• 高智能化：監控模塊採用大屏幕液晶觸摸屏顯示，具有聲光告警功能，可通過監控模塊進行系統各個部分的參數設置。同時，它還具有平滑調節輸出電壓和電流的功能，以及電池充電溫度補償功能。

• 擴展性強：具有多個擴展通訊口，可以接入多種外部智能設備（如電池測試儀、絕緣監測裝置等），方便用戶進行擴展和升級。

五、電力直流屏應用領域

電力直流屏主要應用於電力系統中小型發電廠、水電站、各類變電站，以及其他使用直流設備的用戶（如石化、礦山、鐵路等）。它适用於開關分合閘及二次回路中的儀器、儀表、繼電保護和故障照明等場合。

六、電力直流屏維護與保養

爲瞭確保電力直流屏的正常運行和延長使用壽命，需要定期進行維護和保養。這包括檢查設備的運行狀态、清潔設備表面和内部、檢查連接線和插件是否松動或損壞、定期更換電池等。同時，還需要對設備進行定期的檢測和校準，以確保其精度和可靠性。

綜上所述，電力直流屏是電力系統中不可或缺的重要設備之一。它具有高可靠性和高智能化的特點，能夠爲用戶提供穩定可靠的直流電源和全面的監控功能。爲瞭確保其正常運行和延長使用壽命，需要定期進行維護和保養。
