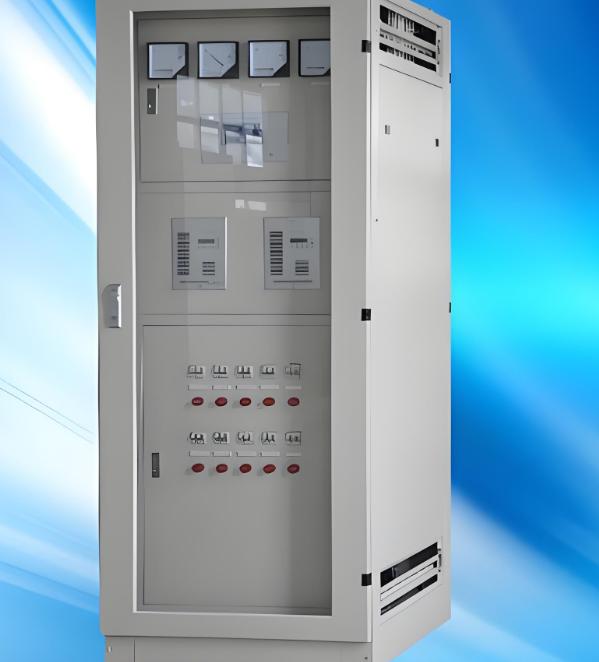

高壓直流屏

高壓直流屏是一種專門設計用於高壓電力系統的直流電源設備。以下是對高壓直流屏的詳細介紹：

一、定義與組成

高壓直流屏，即高壓配電直流屏，是直流電源操作系統的簡稱，也被稱爲智能免維護直流電源屏。它主要由交配電單元、充電模塊單元、降壓矽鏈單元、直流饋電單元、配電監控單元、監控模塊單元及絕緣監測單元等組成。

二、工作原理

高壓直流屏的工作原理主要是将交流電轉換爲直流電。具體過程如下：

1. 兩路市電經過交流切換輸入一路交流，給各個充電模塊供電。

2. 充電模塊将輸入的三相交流電轉換爲直流電，給蓄電池充電，同時給合閘負載供電。

3. 合閘母線通過降壓裝置給控制母線供電。

在正常情況下，充電單元對蓄電池進行充電，並向經常性負載（如微機保護裝置、控制設備等）提供直流電源。當需要較大的沖擊電流（如斷路器的分、合閘）時，由充電單元和蓄電池共同提供直流電源。若交流電源中斷，則由蓄電池組單獨提供直流電源。

三、主要功能與作用

1. 提供直流電源：高壓直流屏能夠爲電力系統中的高低壓開關設備提供直流分合閘操作電源，以及電力儀器儀表控制電源等。

2. 應急供電：在市電斷電後，高壓直流屏能夠在短時間内（一般是60/90分鍾）爲負載提供應急供電，如應急照明、金屬燈、風機、電梯、防火卷簾門等電氣設備。

3. 系統監控與保護：高壓直流屏配備有監控系統，能夠實時監測直流電源的狀态，包括電壓、電流、電池狀态等，從而及時發現並處理潛在的問題，確保電力系統的穩定運行。同時，它還能對電池組進行自動管理、檢測和維護，提高瞭運行效率和安全性。

四、應用場景

高壓直流屏廣泛應用於各種需要直流電源的場合，特别是高壓電力系統中的發電廠、變電站等。此外，它還被用於通信基站、鐵路和地鐵系統的信号系統、控制裝置及緊急通信設備供電，以及石油化工行業的控制系統、監控設備和應急設備供電等。

五、特點與優勢

1. 高可靠性：高壓直流屏提供連續、穩定的直流電源，能夠確保關鍵設備在電力中斷或故障時仍能保持正常運行。

2. 智能化控制：現代高壓直流屏通常配備智能控制系統，實現瞭對電池組的自動管理、檢測和維護。

3. 模塊化設計：高壓直流屏採用模塊化設計，具有較高的擴展性和靈活性，用戶可以根據實際需求增減模塊，方便維護和升級。

4. 冗餘配置：爲瞭提高系統的可靠性，許多高壓直流屏設計採用瞭雙路冗餘供電，當一個電源故障時，備用電源會自動切換，保障持續供電。

綜上所述，高壓直流屏在高壓電力系統中發揮著至關重要的作用。它的主要功能是爲電力系統提供穩定的直流電源，並在應急情況下提供備用電源。同時，高壓直流屏還具備系統監控與保護功能，能夠確保電力系統的穩定運行。
